Brico adaptador cargador USB

Hola,

Puestos con los bricos este confinamiento, tuve tiempo para instalar un adaptador para un cargador usb.

Quería que fuera al más o menos currado y no fueran unos cables a la batería y ya. Al final dejo el material necesario y los enlaces.

Tenía varias premisas como objetivo: Que no se viera a simple vista, que solo funcionara con el contacto activo, que pasara por los fusibles (Además de añadirle el suyo propio) y que fuera un adaptador para poder cambiar el usb del coche y poder meter otro aparato facilmente(Como una bomba de aire con conector coche, etc).

En mi caso (ER6N 2013) decidí instalarlo detrás de la careta fronta, ya que queda cerca del movil, y está semi oculto.

Lo primero fue descargarme libro de taller de la moto para obtener el diagrama eléctrico. Tras revisarlo, encontré un punto de encendido después de fusibles e interruptor de contacto: El punto de entrada del relé de indicadores. (Ya tenía claro donde iría conectado).

El "diagrama" que seguí era: Adaptador usb->Cableado->Fusible de 2A en el positivo-> Conectar el positivo a la entrada del relé y el negativo a un tornillo de masa que hay cerca en el brazo del chasis.

Tras tener esto hecho, lo instalé y quedó de la siguiente manera:

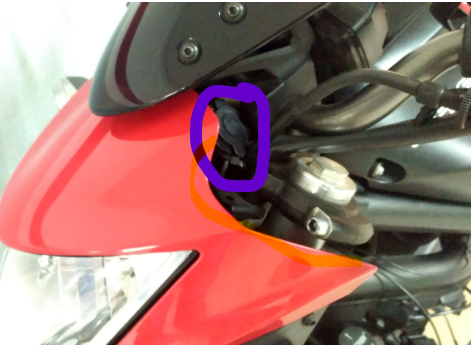

Adaptador:

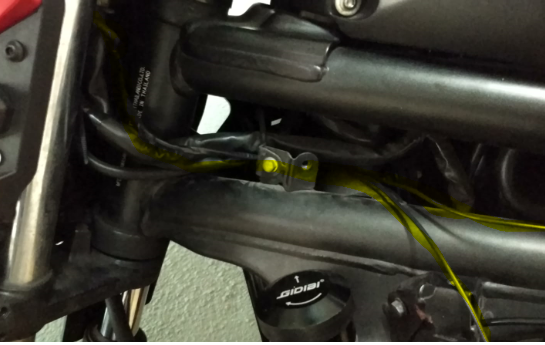

Ruteado de cables por la careta:

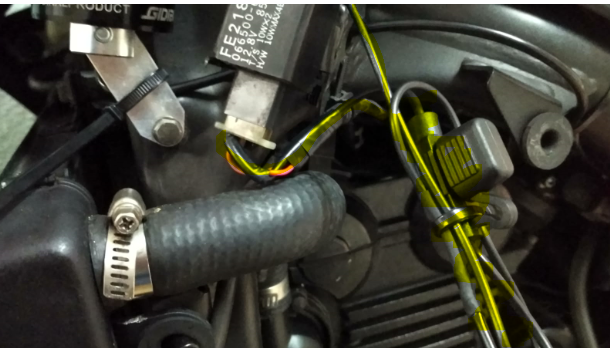

Cableado positivo:

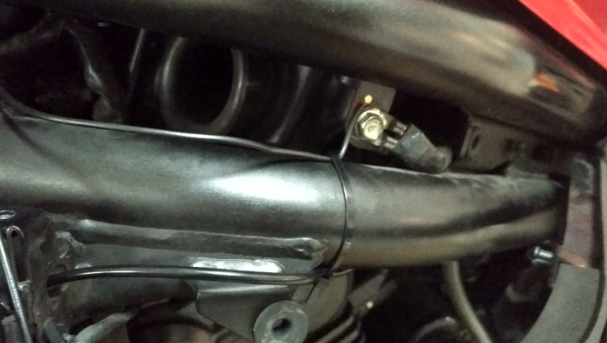

Cableado negativo:

Espero que os sirva de ayuda.

Material:

Adaptador para USB: https://www.amazon.es/gp/product/B07QS79M6K/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1
Fusible: https://es.aliexpress.com/item/32979601358.html?spm=a2g0s.9042311.0.0.3f7863c0fi8ClB
Con un poco de cinta americana (o aislante termoretractil), un metro de cable, y unos alicates de corte o un cutter ya se puede hacer, aunque recomendaría soldar los contactos si podéis.

Un saludo y gaas.
